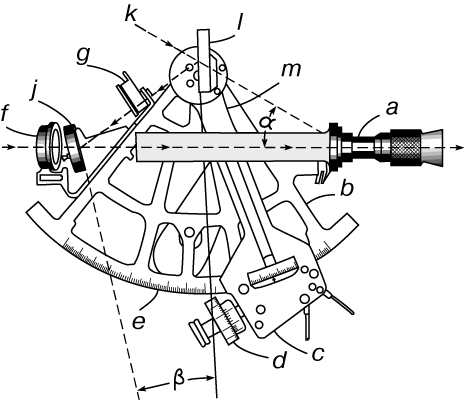

СХЕМА УСТРОЙСТВА СЕКСТАНТА. Измеряемый угол a (между направлением на линию горизонта и направлением на светило) равен удвоенному углу b (между плоскостью главного зеркала и плоскостью стеклянной пластины). Так как угол b равен угловому сдвигу алидады, то для удобства лимб секстанта проградуирован в двойных значениях b, т.е. непосредственно в значениях измеряемой угловой высоты светила. a – зрительная труба; b – рама; c – регулировочная рукоятка алидады; d – барабан микрометрического винта с верньером; e – лимб; f и g – светофильтры; h – лучи от линии горизонта; j – стеклянная пластина; k – лучи от небесного светила; l – главное зеркало; m – алидада.
