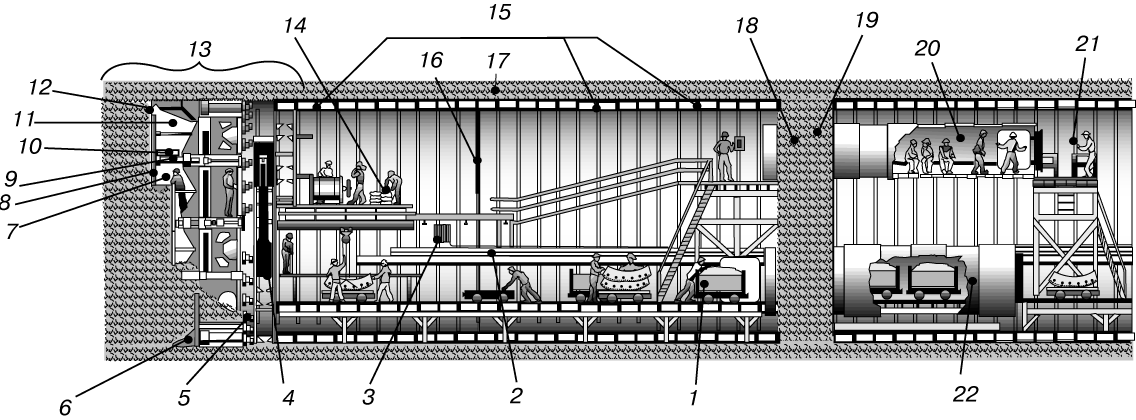

ЩИТОВАЯ ПРОХОДКА ТОННЕЛЯ. При сооружении тоннеля им. Линкольна, соединяющего Нью-Йорк с Уихокеном в шт. Нью-Джерси, применялся щитовой способ проходки. Проходческий щит длиной 5,5 м со стальным ножом проталкивали шагами по 80 см сквозь илистый донный грунт р.Гудзон 28 гигантских гидравлических домкратов с усилием подачи каждого, равным 200 т. Домкраты упирались в смонтированное ранее переднее чугунное кольцо обделки тоннеля. Всего в тоннеле было установлено 2031 такое кольцо из 14 тюбингов длиной около 2 м каждое. Монолитная бетонная перегородка удерживала сжатый воздух в головной рабочей камере, что позволяло комфортно дышать рабочим, удалявшим грунт и монтировавшим тюбинги. 1 – вагонетки с материалами; 2 – водопроводные, воздушные и гидравлические коммуникации; 3 – пожарный рукав; 4 – монтажная стрела; 5 – гидравлические домкраты; 6 – нож щита; 7 – отвал; 8 – обрушение; 9 – домкрат; 10 – платформа; 11 – стойка; 12 – нож щита; 13 – щит; 14 – замешивание раствора; 15 – чугунные тюбинги обделки тоннеля; 16 – защитное ограждение; 17 – раствор; 18 – бетонная перегородка; 19 – бетонная перегородка; 20 – воздушный шлюз для людей; 21 – контроль; 22 – шлюз для материалов.
